產品概述

SE系列母線槽是鋁鎂合金外殼密集型母線槽，產品符合GB7251和IEC61439標準，主要用于滿足客戶的各類輸配電需求。該母線槽技術參數國內，結構簡單、新穎，使用方便，運行安全、可靠。該系列母線槽包括銅排和鋁排兩種配置，額定電流250A至6300A，插接箱容量1600A，IP54和IP66兩種防護等級保證了系統在不同環境條件下穩定、安全地運行。

產品組成

產品單元

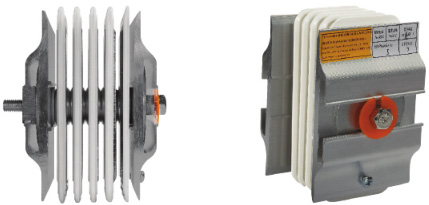

SE連接器單元

　　摒棄了傳統的設計，使得安裝速度較普通連接器快一倍。由于它不可翻轉，兩段母線連接時不會發生錯相，簡化安裝程序，更有助于安全快速的安裝。

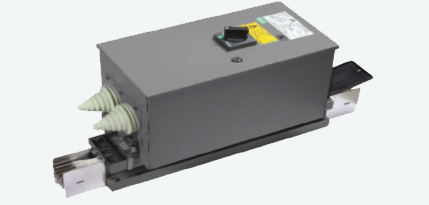

SE插接箱單元

　　為了方便更改一段母線槽系統的走向，SE系統設計有多種標準彎頭，同時也可根據現場情況進行非標設計。

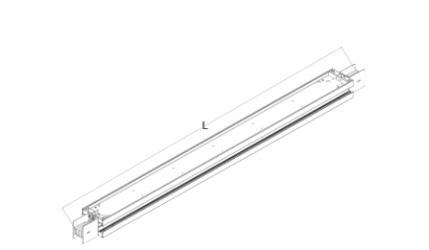

SE直線段單元

　　SE密集絕緣母線槽殼體結構為**密封型，防護等級可達IP66，可在惡劣環境條件下使用。系統選擇具有大于相線容量的整個外殼作接地系統，保證足夠的安全性，為接地故障提供可靠的接地路徑，為地線短路提供短的路徑。當發生高容量接地故障時，可有效的接地和保護整個系統。母線槽可以垂直安裝也可以水平安裝。

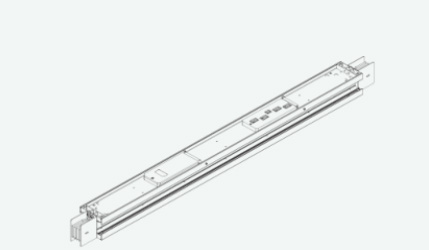

SE帶插口直線段單元

　　插接式母線槽系統可以垂直安裝也可以水平安裝，插口的設置比較靈活，雙面都可以設插接口，插口之間的小間距為575mm，3米長標準段多可以配置10個插口，用戶可以根據具體情況預留插接口以便在設備負載更換位置或增加時，母線槽單元依然可以適應負載要求，為用戶提供安全可靠及便利的用電環境。外殼作PE時，插口處內置專用PE排，保證接地短路能力。

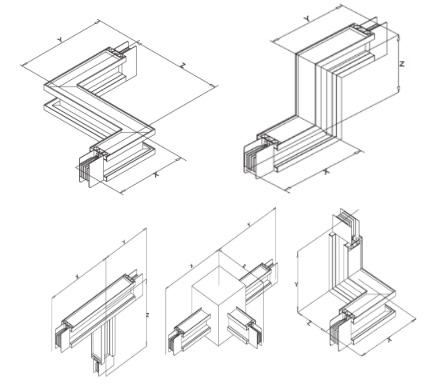

SE換向單元

　　為了方便更改一段母線槽系統的走向，SE系統設計有多種標準彎頭，同時也可根據現場情況進行非標設計。

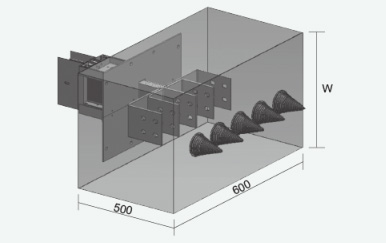

SEFC始端連接單元

　　我們提供單獨的電纜進線單元用于實現與一段母線之間的饋電或受電或者在無需過電保護的情況下使用的裝置，電纜進線單元電流為5000A。

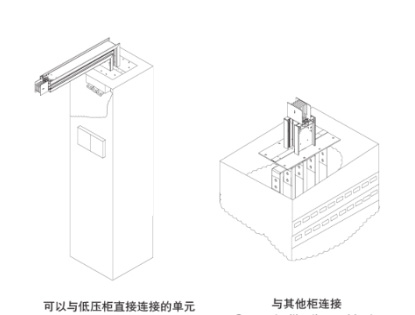

SE與低壓柜直接連接的單元

　　我們提供專門的始端進線單元和完整的連接單元實現SE母線槽系統與配電柜的連接，連接時根據用戶低壓柜的具體出線方式進行調整設計，既可頂端出線，也可底端出線，電流達6300A，通常使用連接銅排進行轉接，公司負責提供原材料及現場的指導安裝，安裝時保持現場連接短路徑及時間，進線單元中的始端母線有連接法蘭，與設備密切結合，從而保證較高的防護等級。

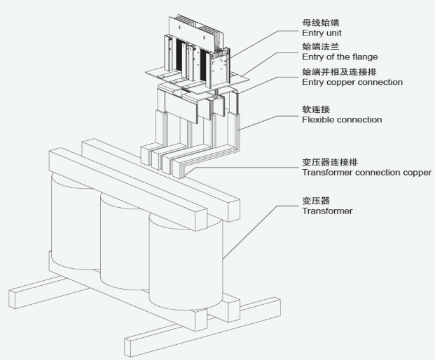

SE與變壓器連接單元

　　連接方式采用連接排和軟連接，連接始端與變壓器

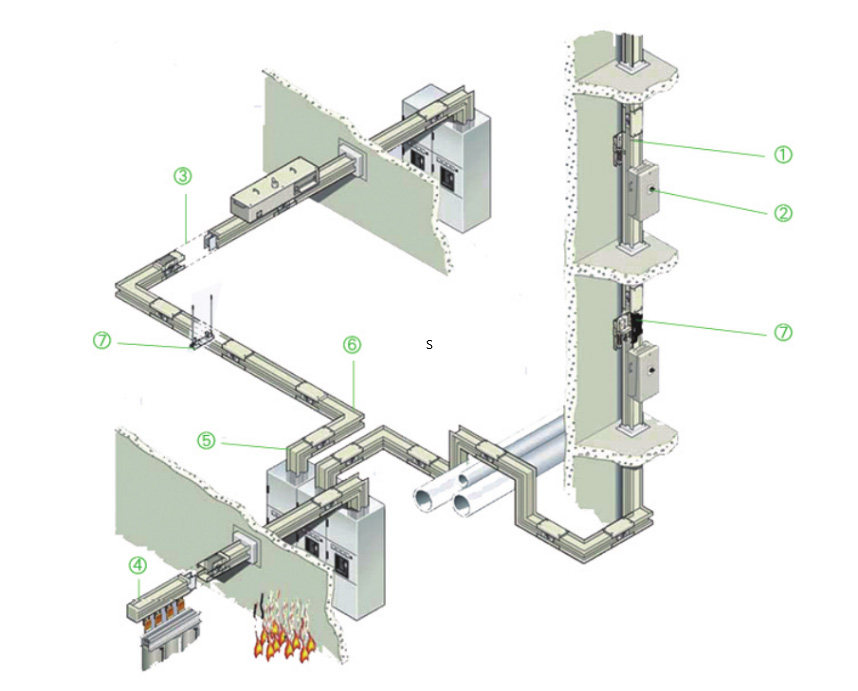

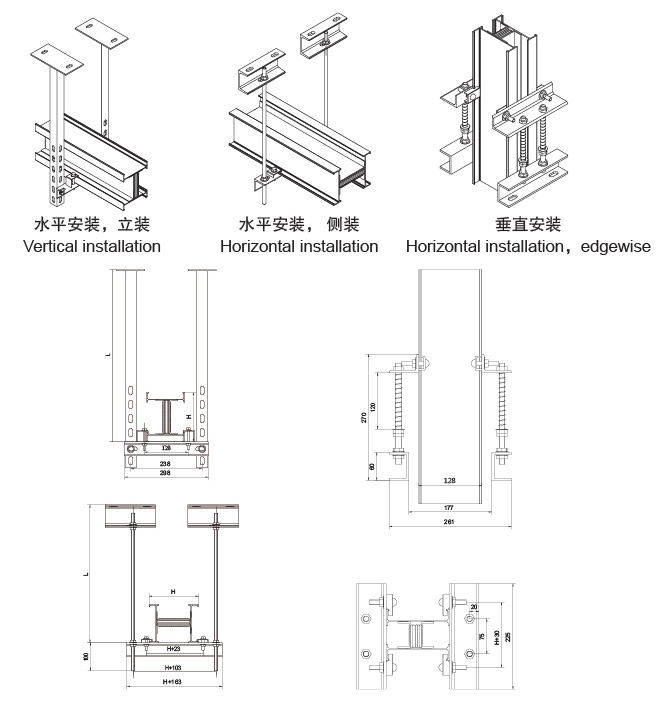

安裝方式

　　SE系列母線槽是鋁鎂合金外殼密集型母線槽，產品符合GB7251和IEC61439標準，主要用于滿足客戶的各類輸配電需求。該母線槽技術參數國內，結構簡單、新穎，使用方便，運行安全、可靠。
